За пределами скорости: как высокоскоростные передачи революционизируют современные машины

I. Введение

Непрекращающееся стремление к эффективности и производительности в современном механизме выдвинуло границы инженерного дизайна. От рева реактивного двигателя до гула турбины электростанции, способность надежно и эффективно передавать мощность при постоянно растущей скорости вращения имеет первостепенное значение. Этот спрос поместил Высокоскоростная передача На переднем крае механических инноваций. Это не просто шестерни, которые быстро вращаются; Они представляют собой тщательно разработанные компоненты, предназначенные для эффективной и надежной работы в экстремальных условиях, где обычные конструкции передач быстро потерпят неудачу.

Высокоскоростные передачи передачи являются критическими факторами технологического прогресса. Они облегчают более высокую плотность мощности, позволяя передавать большую мощность через более мелкие, более легкие компоненты. Это напрямую приводит к повышению эффективности в различных отраслях, включая аэрокосмическую, электроэнергию и высокопроизводительные автомобильные сектора. Уменьшая общий размер и вес механизма, эти шестерни способствуют более компактным, экономичным и гибким системам. Эта статья будет углубляться в фундаментальные принципы, замысловатые соображения проектирования, передовые методы производства, разнообразные приложения и захватывающие будущие тенденции, формирующие мир высокоскоростных передач.

II Основы передачи передачи

A. Основные принципы снаряжения

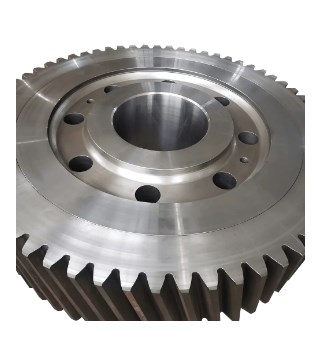

В их ядре зубчатые колеса представляют собой механические компоненты с зубами, которые связывают поворотное движение и крутящий момент от одного вала к другому. Понимание основной терминологии передачи имеет решающее значение: Круг высоты является теоретическим кругом, на котором сканируются шестерни без скольжения; а модуль Определяет размер зубов передачи; а угол давления диктует угол, при котором сила передается между зубами сетки; и Угол спирали (Для спиральных передач) относится к углу зубов относительно оси передачи. Хотя существуют различные типы передач, спиральные шестерни преимущественно используются в высокоскоростных применениях из-за их более плавной, более спокойной работы и более высокой способности к нагрузке по сравнению с шестернями. А передаточное число определяет снижение или увеличение скорости, в то время как Крутящий момент передачи Возможность определяет количество вращательной силы, которая может быть передана.

B. Проблемы на высоких скоростях

Рабочие шестерни на высоких скоростях вращения представляют уникальный набор грозных задач:

1. Увеличенные динамические нагрузки и вибрации: По мере увеличения скорости даже незначительные недостатки или смещения могут привести к значительным динамическим силам, вызывая чрезмерные вибрации и шум.
2. Тепловое образование и тепловое управление: Трение между зубами сетки и масло в коробке передач генерирует существенное тепло. Эффективное тепловое управление имеет решающее значение для предотвращения деградации материала и разбивки смазки.
3. Снижение шума: Высокоскоростная работа по своей сути производит больше шума. Разработка для тихой работы имеет важное значение, особенно в таких приложениях, как аэрокосмическая промышленность.
4. Проблемы смазки: Поддержание адекватной смазки между быстро движущимися зубами становится трудным. Проблемы, такие как сроки масла (где сама масло генерирует сопротивление и тепло), и обеспечение достаточной толщины пленки для предотвращения контакта с металлом к металлу, имеют решающее значение.
5. Материальная усталость и износ: Циклические напряжения на высоких частотах значительно увеличивают риск усталости материала. Поверхностный износ, ямы и потертость также являются серьезными проблемами.
6. Требования к точности производства: Допуски на высокоскоростные передачи исключительно плотные. Любое отклонение может привести к катастрофической неудаче.

Iii. Расчетные соображения для высокоскоростных шестерни

Преодоление проблем высокоскоростной работы требует тщательного проектирования и инженерии.

A. Оптимизация геометрии передачи

Оптимизация геометрии передачи имеет первостепенное значение для гладкой, эффективной и долговечной высокоскоростной работы:

• Модификация профиля: Методы, как облегчение наконечника и облегчение корня применяются к профилю зуба, чтобы обеспечить более плавное взаимодействие и разъединение, уменьшая ударные нагрузки и шум.
• Модификация свинца: Для спиральных передач небольшие модификации на угла спирали вдоль длины зуба могут компенсировать отклонения при нагрузке, обеспечивая равномерный контакт.
• Выбор угла спираль: Оптимальный угол спирали для спиральных передач уравновешивает распределение нагрузки, осевую тягу и характеристики шума.
• Оптимизация угла давления: Угол давления влияет на прочность зубов, контактные напряжения и шум. Тщательный отбор жизненно важен.
• Анализ контакта зубов (TCA): Расширенные программные моделирования используются для анализа контактных схем между зубьями сетки, обеспечения равномерного распределения нагрузки по боку зуба и предотвращения локализованных концентраций напряжений.

Б. Выбор материала

Выбор материала является фундаментальным для высокоскоростной производительности и долговечности высокоскоростной передачи:

• Высокопрочные стали: Специализированные стали, такие как Карбинизирующие стали (например, Aisi 9310, 8620) и Нитристые стали обычно используются из -за их превосходной прочности ядра и способности достичь высокой поверхностной твердости.
• Методы упрочнения поверхности: Процессы, как Карбинизирует (Внедрение углерода в поверхность для твердости), нитринг (введение азота для поверхностной твердости и износостойкости), и индукционное упрочнение (Локализованное отопление и гашение) Создайте жесткий, износостойкий корпус при сохранении жесткого, пластичного ядра.
• Легкие материалы: Для применений, где вес имеет решающее значение, например, аэрокосмическая, передовые сплавы или даже композиты изучаются, хотя они представляют свои собственные проблемы с производством и производительностью.
• Соображения: Ключевые свойства материала для высокоскоростных передач включают высокий усталость сила (сопротивление циклической нагрузке), превосходная износостойкость , адекватный стойкость (сопротивление переломам), и тепловая стабильность (Поддержание свойств при повышенных температурах).

C. Системы смазки

Эффективная смазка-это жизненная сила высокоскоростных передач, управления трениями, тепла и износа:

• Смазка нефтяного тумана: Точный туман масла направлен на сетку передачи, подходит для более легких нагрузок и более низких скоростей в высокоскоростном диапазоне.
• Смазочная смазка: Самолеты высокого давления масла точно направлены на зубы сетки, обеспечивая прямую и эффективную смазку и охлаждение. Это распространено в требовательных приложениях.
• Смазочная смазка масла: Подобно смазке реактивной реакции, но с более широким схем спрей.
• Выбор смазки: Выбор смазки имеет решающее значение, учитывая его вязкость (сопротивление потоку), присутствие специфических добавки (например, антиля тепловые свойства (Стабильность при высоких температурах).
• Системы фильтрации и охлаждения: Интегрированные системы необходимы для удаления загрязняющих веществ из масла и рассеивания тепла, сохраняя оптимальные характеристики смазки.

D. Выбор подшипника

Подшипники поддерживают вращающиеся валы и должны выдерживать высокие скорости и нагрузки:

• Гидродинамические подшипники: Эти подшипники полагаются на нефтяную пленку под давлением, чтобы отделить вал от поверхности подшипника, предлагая превосходную грузоподъемность и демпфирование на высоких скоростях.
• Подшипники катания на элементах: Используются высокоскоростные, высокоскоростные типы (например, угловые контактные шариковые подшипники, цилиндрические роликовые подшипники), часто с керамическими шариками для уменьшения трения и более высокой скорости.
• Активные магнитные подшипники: Для экстремальных скоростей, нулевого контакта и точного позиционирования вала используются активные магнитные подшипники, использующие электромагнитные силы для левитации и управления валом.

E. Жилье и жесткость системы

Общее корпус и общая система должны быть разработаны для максимальной жесткости для предотвращения смещения и управления вибрациями:

• Минимизация отклонения и смещения: Жесткие конструкции корпуса и точная обработка гарантируют, что валы и шестерни остаются точно выровненными при эксплуатационных нагрузках.
• Демпфирование и изоляция вибрации: Материалы и конструктивные конструкции, которые поглощают или изолируют вибрации, включены для уменьшения шума и предотвращения резонанса.
• Управление термическим расширением: Когда компоненты нагреваются, они расширяются. Конструкция должна учитывать дифференциальное тепловое расширение между передачами, валами и корпусом для поддержания зазоров и выравнивания.

IV Производство и контроль качества

Производительность высокоскоростной передачи зависит от сверхвысокого точного производства и строгого контроля качества.

А. Точная обработка

Достижение требуемой точности включает в себя расширенные процессы обработки:

• Gear Boybing и Completing: Первоначальная грубая и полуфинансирование зубов передачи.
• Шлифование передач: Критический процесс отделки, который удаляет небольшое количество материала для достижения точных профилей зубов и поверхностной отделки. Это включает в себя Форма шлифования (Используя шлифовальное колесо, формируемое к профилю зуба) и Генеративное измельчение (где шлифовальное колесо имитирует спаривающуюся шестерню).
• Суперкомпинирующие процессы: Методы, как оттенок and протирание используются для достижения чрезвычайно гладкой поверхности, уменьшения трения и улучшения паттернов контактов.

B. Процессы термической обработки

После обработки теплообразные обработки применяются для улучшения свойств материала:

• Carburizing: Термохимический процесс, который рассеивает углерод в поверхность стали, с последующей гашением и отпуска, чтобы создать жесткий, устойчивый к износу.
• NITRINDING: Нижний температурный процесс, который диффундирует азот в стальную поверхность, образуя твердые нитриды, которые усиливают поверхностную твердость, устойчивость к износу и усталость от минимального искажения.
• Индукционное затвердевание: Использует электромагнитную индукцию для быстрого нагрева и гасит определенные участки передачи, что позволяет локализовать.

C. Контроль качества и проверка

Строгой осмотр гарантирует, что каждая передача соответствует требовательным спецификациям:

• Метрология снаряжения: Расширенные инструменты, как Координировать измерительные машины (CMM) и посвящен тестеры передач используются для точного измерения геометрии зубов, свинца, профиля и разгона.
• Неразрушающее тестирование (NDT): Методы, такие как Инспекция магнитных частиц (для обнаружения поверхностных трещин) и Ультразвуковое тестирование (Для обнаружения внутренних недостатков) используются для обеспечения целостности материала без повреждения компонента.
• Баланс вращающихся компонентов: Высокоскоростные передачи и связанные с ними валы должны быть динамически сбалансированы, чтобы минимизировать вибрации и обеспечить плавную работу.

V. Применение высокоскоростных передач трансмиссии

Высокоскоростные передачи передачи необходимы для широкого спектра отраслей, где производительность и эффективность имеют первостепенное значение.

А. Аэрокосмическая

Аэрокосмическая промышленность является ярким примером того, где высокоскоростные шестерни имеют решающее значение:

• Авиационные двигатели: В двигателях турбовина и турбовинтовых механизма коробки передач необходимы для подключения высокоскоростной турбины с вентилятором или пропеллером с более медленной скоростью, оптимизируя эффективность.
• Вертолетные передачи: Эти сложные коробки передач передают мощность от двигателя в основные и хвостовые роторы, требующие исключительной надежности и плотности мощности.
• Вспомогательные единицы электроэнергии (APU): Небольшие газовые турбинные двигатели на самолете, которые обеспечивают питание для начальных и наземных операций, также используют высокоскоростную передачу.

Б. Выработка электроэнергии

В энергетическом секторе эти шестерни жизненно важны для преобразования высокоскоростной энергии вращения:

• Газовые турбины: Высокоскоростные коробки передач соединяют газовые турбины с генераторами, понижая высокую скорость вращения турбины к синхронной скорости, требуемой электрической сеткой.
• Паровые турбины: Подобно газовым турбинам, коробки передач используются для соответствия скорости турбины с генератором.
• Ветряные турбинные коробки передач: В то время как основной ротор работает на более низких скоростях, некоторые стадии в коробке передач больших ветряных турбин могут включать высокоскоростную передачу.

C. Автомобильная

Высокопроизводительные и новые автомобильные приложения все чаще полагаются на эти шестерни:

• Высокопроизводительные транспортные средства: В гоночных автомобилях и суперкарах специализированные коробки передач предназначены для обработки экстремальных скоростей двигателя и мощности.
• Электромобиль (EV) трансмиссии: Поскольку электродвигатели часто работают при очень высокой RPMS для оптимальной эффективности, высокоскоростные редукторы имеют решающее значение для соответствия скорости скорости двигателя с скоростью колеса.

D. Промышленное оборудование

Многочисленные промышленные применения получают выгоду от эффективности и плотности мощности высокоскоростных передач:

• Компрессоры: Используется в различных отраслях промышленности (например, нефть и газ, HVAC) для управления высокоскоростными центробежными компрессорами.
• Насосы: Высокоскоростные передачи могут управлять специализированными насосами для переноса жидкости в промышленных процессах.
• Станки: Точные машины часто включают высокоскоростные коробки передач шпинделя для высокоскоростных операций обработки.
• Тестовые установки: В исследованиях и разработках высокоскоростные коробки передач являются фундаментальными компонентами испытательных буровых установок, предназначенных для моделирования реальных условий работы для различных машин.

VI Будущие тенденции и инновации

Поле высокоскоростной передачи передачи постоянно развивается, что обусловлено спросом на еще большую производительность, эффективность и надежность.

А. Усовершенствованные материалы

Исследование новых материалов обещает продвинуть границы дальше:

• Керамические передачи: Предлагая исключительную твердость, устойчивость к износу и высокотемпературные возможности, керамические шестерни исследуются для экстремальных применений, где традиционные стали не терпят неудачу.
• Усовершенствованные композиты: Легкие и высокопрочные композиты могут революционизировать дизайн передачи, особенно для чувствительных к весу применений.
• Аддитивное производство (3D -печать): Эта технология обеспечивает создание сложных геометрий передачи, которые невозможны с традиционной обработкой, потенциально позволяя оптимизировать внутренние структуры и интегрированные функции.

B. Умные передачи/мониторинг состояния

Интеграция интеллекта в системы передачи является значительной тенденцией:

• Интегрированные датчики: Встроение датчиков непосредственно в передачи или коробки передач для контроля параметров, таких как температура, вибрация и напряжение в режиме реального времени.
• Прогнозирующее поддержание и диагностика, управляемая ИИ: Данные из этих датчиков в сочетании с искусственным интеллектом и машинным обучением могут предсказать потенциальные сбои до их возникновения, что обеспечивает упреждающее обслуживание и минимизацию времени простоя.

C. Технологии уменьшения шума и вибрации

Постоянные усилия направлены на то, чтобы сделать высокоскоростные передачи тише и более плавными:

• Активный контроль шума: Использование антифазных звуковых волн для отмены шума передачи.
• Усовершенствованные демпфирующие материалы: Разработка новых материалов и структурных конструкций, которые более эффективно поглощают и рассеивают вибрации.

D. Гибридные и электрические трансмиссии

Сдвиг к электрификации влияет на дизайн передачи:

• Оптимизация для электрических моторных характеристик: Передача специфически предназначена для взаимодействия с уникальными характеристиками скоростного круга электродвигателей, часто требующих более высоких скоростей ввода и различных коэффициентов восстановления.
• Интеграция с электроникой Power: Более тщательная интеграция между механическими системами передачи и электронными блоками управления для оптимизированной производительности и эффективности.

VII. Заключение

Высокоскоростные передачи передачи представляют собой вершину машиностроения, воплощения точности, материальной науки и передового производства. Это критические компоненты, которые позволяют высокой плотности мощности, эффективности и производительности, требуемых современным механизмом в различных отраслях. От смягчения динамических нагрузок и управления тепловыми проблемами до выбора передовых материалов и использования технических методов ультра-преекционного производства, каждый аспект их проектирования и производства является свидетельством инженерного превосходства.

По мере того, как отрасли продолжают продвигать пределы скорости и эффективности, роль высокоскоростных передач будет расти только. Благодаря продолжающимся инновациям в материалах, интеграции интеллектуальных технологий для мониторинга состояния и адаптации для развивающегося ландшафта гибридных и электрических трансмиссий, область высокоскоростной передачи передачи готово для дальнейшей эволюции, управляя следующим поколением механизма высокого уровня.
